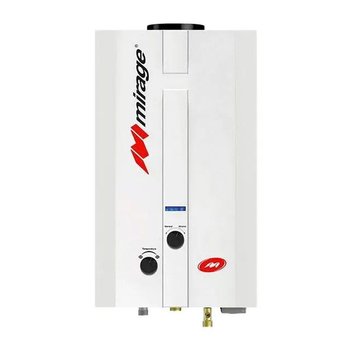

Ideal para usar con Gas Natural (GN) o Gas Lp (GLP)
BENEFICIOS:

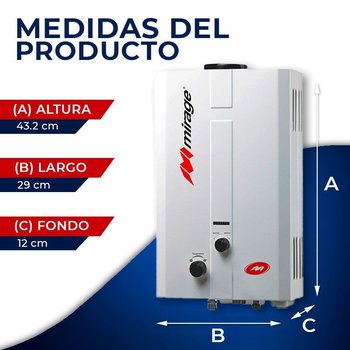

Su diseño compacto, con dimensiones de 120 mm de profundidad, 432 mm de altura y 290 mm de ancho, permite una fácil integración en espacios reducidos. Además, su sistema de encendido automático y sin llama piloto asegura un uso seguro y práctico, eliminando la necesidad de encender manualmente el dispositivo.
¿CÓMO FUNCIONA?

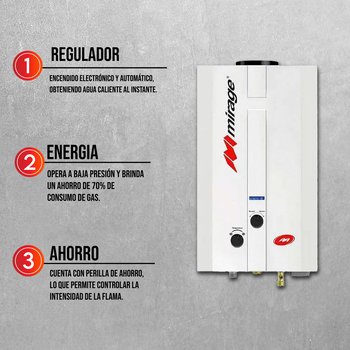

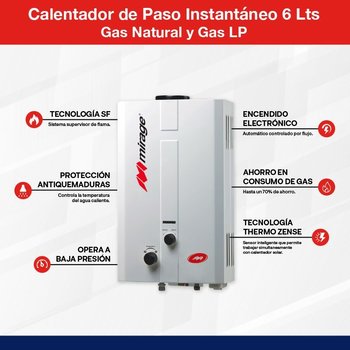

• Encendido electrónico y automático, obteniendo agua caliente al instante.
• Tiene control de temperatura, que brinda protección contra quemaduras, controlando la temperatura del agua.
• Opera a baja presión y brinda un ahorro de 70% de consumo de gas.
• Cuenta con perilla de ahorro, lo que permite controlar la intensidad de la flama.
• Ideal para 1 servicio
INSTALACIÓN:

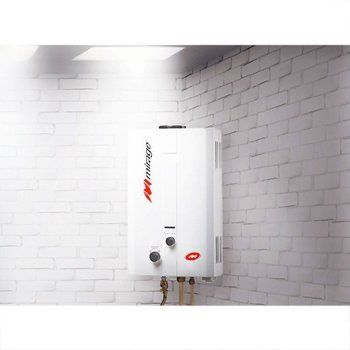

Instalación de calentador de agua en muro.
Paso 1: Considere una separación mayor de 600mm con el techo y una separación mayor de 400mm por costados de calentador y paredes laterales, utilice un nivel de burbuja y proceda a marcar los orificios en el muro, tome como referencia los soportes del calentador.
Paso 2: Taladre orificios marcados y coloque taquetes para sujetar firmemente el calentador con los tornillos incluidos.
Instalación de conducto para escape de gases de combustión.
Paso 3: Al instalar en interiores, coloque conductos para la salida de gases de combustión, estos deben ser anticorrosivos y no inflamables, la separación del calentador debe ser por lo menos de 468mm y con un ligero ángulo de 2º , esto para evitar que la condensación de vapor se regrese hacia el calentador.
Instalación de válvulas de paso y tuberías de agua.
Paso4: Instale una válvula de paso que abra y cierre el suministro de agua, para tener mejor control.
Paso 5 : Siga la instalación según tipo de servicio de agua por tinaco (Fig. 7a) o red de agua municipal (Fig. 7b) como se muestra:
• Sistema Abierto (por medio de tinaco) para alimentación de agua al calentador: Se debe instalar en la salida de agua caliente un jarro de aire, como se aprecia en figura 7 a.
• Sistema cerrado para alimentación de agua al calentador: Se debe instalar en la salida de agua caliente una válvula de alivio calibrada a lo que especifique el fabricante del calentador. Instale de acuerdo a la figura 7b.
MANTENIMIENTO:
Para Mantener en buenas condiciones y alargar la vida del calentador de agua, es necesario seguir los próximos puntos, para realizar el mantenimiento preventivo:
- Por lo menos cada seis meses limpie la acumulación de residuos de polvo o carbón en el quemador y ca mara de combustión.
- Limpie el gabinete del calentador, usando un detergente neutro, nunca use solventes, o fuertes agentes químicos.
- Compruebe con agua jabonosa que la tubería del suministro de gas no tenga escapes de gas por lo menos cada 6 meses. Si detecta alguna fuga al formarse burbujas, cierre válvula principal de gas y vuelva a apretar conexión o aplique mas teflón para sellar.
- En caso de ruptura de tubería, cierre válvulas de paso y reemplace con un nuevo tubo y conexiones.
- En zonas donde la temperatura baja a menos de 0ºC, el agua contenida dentro del serpentín puede congelarse y dañar el calentador. Para prevenir este daño, después de usar la unidad, drene el agua que se encuentra en ella siguiendo este procedimiento:
A. Cierre la válvula de paso de suministro de gas y agua.
B.Abra la llave de agua caliente para drenar toda la que se encuentre en tubería.
C. Desenrosque válvula de drenado del calentador y deje que salga el resto de agua.
D.Asegúrese que salió toda el agua y devuelva la válvula de drenado.
- Las baterías necesitan ser reemplazadas cada 6 meses, o bien si nota que la pantalla se atenúa o destella. Al remover y colocar las balerías nuevas asegure la polaridad correcta.
- Siempre esté pendiente de funcionamientos inusuales, si detecta alguno contacte a su centro de servicio autorizado.
Importante:
Si tiene pensado no utilizar su calentador de agua en un largo tiempo debe de cerrar válvula de gas y agua para prevenir posibles fugas.
ESPECIFICACIONES TÉCNICAS:
| blanco |
Mirilla de Flama | plenus |
Perillas | 2 (1 para el control de gas y 1 para control de agua) |
Cierre de Seguridad | 20 Minutos |
Capacidad de Agua a Nivel del Mar | 7 |
Capacidad de Agua a Nivel Cd. México | 6 lts/min (1 servicio) |
Peso Neto | 6 kg |
Eficiencia Térmica | 90% |
Carga Térmica | 10.47 kW |
Electricidad Nominal de Alimentación | Corriente Directa 3V (2 pilas tamaño D) |
Quemadores | 3 |
Intercambiador de Calor | 1.2 kg |
Solenoide | Dos Válvulas de Solenoides |
Encendido | Sensor de Flujo |
Conexión de Gas | 1/2” (13mm) |
Tipo de Gas | Gas L.P. |
Conexión de Entrada y Salida de Agua | ½” (13mm) |
Presión Mínima de Trabajo | 0.2 Kg./cm2 (20 kPa) |
Presión Máxima de Trabajo | 4.58 Kg./cm2 (0.45 MPa) |
Presión gas (natural) | 17,33gr./cm2 (1.7 kPa) |
Presión gas (LP) | 27,53GR./cm2 (2,7 kPa)
|

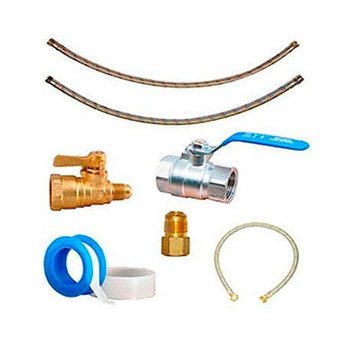

¿QUÉ INCLUYE?
