• Calienta agua en tu hogar de una manera simple y rápida
Para disfrutar de un buen baño o utilizarla para la limpieza e higiene de tu cocina.
• Agua caliente ilimitada

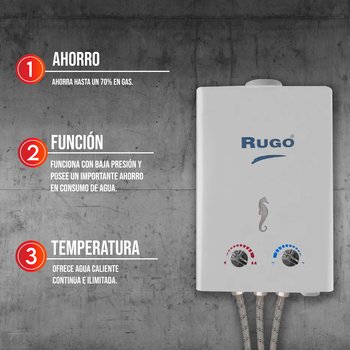

Los calentadores de agua a gas permiten un mayor ahorro comparado con los consumos de los de tipo eléctrico. Son ideales para familias o grupos numerosos, ya que pueden calentar más agua por hora que los sistemas eléctricos.
• Una opción ideal
Los calentadores de agua a GLP son los elegidos para hogares y comercios. Se consideran una gran opción a la hora de obtener el agua caliente necesaria para toda la familia.
• Protección para cierre automático del gas cuando se apaga la flama.
Esta protección se activa cuando la flama del calentador se apaga accidentalmente durante la operación, activándose el dispositivo y cerrando la entrada de gas automáticamente para evitar posibles fugas.
• Protección contra encendido sin agua dentro del sistema.
Cuando el calentador de gas no tiene agua, la protección evita que se encienda el calentador.
• Protección contra el exceso de presión en el agua de entrada.
Cuando la presión en el suministro de agua se incrementa fuera del rango de trabajo del calentador, el dispositivo de seguridad regula la presión.
¿CÓMO FUNCIONA?
Funcionamiento totalmente automático, controlado por el flujo de agua que demande, en el momento en que abra la llave de agua caliente, se enciende electrónicamente, cuando cierre la llave de agua caliente, se apagarán los quemadores automáticamente, evitando que se consuma combustible.
El calentador tiene encendido electrónico, NO tiene piloto, por lo que no se consume gas cuando usted no lo está utilizando ahorrando al año una cantidad importante en gas.
INSTALACIÓN:
Instalación de calentador de agua en muro.
Paso 1: Considere una separación mayor de 600mm con el techo y una separación mayor de 400mm por costados de calentador y paredes laterales, utilice un nivel de burbuja y proceda a marcar los orificios en el muro, tome como referencia los soportes del calentador.
Paso 2: Taladre orificios marcados y coloque taquetes para sujetar firmemente el calentador con los tornillos incluidos.
Instalación de conducto para escape de gases de combustión.
Paso 3: Al instalar en interiores, coloque conductos para la salida de gases de combustión, estos deben ser anticorrosivos y no inflamables, la separación del calentador debe ser por lo menos de 468mm y con un ligero ángulo de 2º , esto para evitar que la condensación de vapor se regrese hacia el calentador.
Instalación de válvulas de paso y tuberías de agua.
Paso4: Instale una válvula de paso que abra y cierre el suministro de agua, para tener mejor control.
Paso 5 : Siga la instalación según tipo de servicio de agua por tinaco (Fig. 7a) o red de agua municipal (Fig. 7b) como se muestra:
• Sistema Abierto (por medio de tinaco) para alimentación de agua al calentador: Se debe instalar en la salida de agua caliente un jarro de aire, como se aprecia en figura 7 a.
• Sistema cerrado para alimentación de agua al calentador: Se debe instalar en la salida de agua caliente una válvula de alivio calibrada a lo que especifique el fabricante del calentador. Instale de acuerdo a la figura 7b.
MANTENIMIENTO:
Para Mantener en buenas condiciones y alargar la vida del calentador de agua, es necesario seguir los próximos puntos, para realizar el mantenimiento preventivo:
- Por lo menos cada seis meses limpie la acumulación de residuos de polvo o carbón en el quemador y ca mara de combustión.
- Limpie el gabinete del calentador, usando un detergente neutro, nunca use solventes, o fuertes agentes químicos.
- Compruebe con agua jabonosa que la tubería del suministro de gas no tenga escapes de gas por lo menos cada 6 meses. Si detecta alguna fuga al formarse burbujas, cierre válvula principal de gas y vuelva a apretar conexión o aplique mas teflón para sellar.
- En caso de ruptura de tubería, cierre válvulas de paso y reemplace con un nuevo tubo y conexiones.
- En zonas donde la temperatura baja a menos de 0ºC, el agua contenida dentro del serpentín puede congelarse y dañar el calentador. Para prevenir este daño, después de usar la unidad, drene el agua que se encuentra en ella siguiendo este procedimiento:
A. Cierre la válvula de paso de suministro de gas y agua.
B.Abra la llave de agua caliente para drenar toda la que se encuentre en tubería.
C. Desenrosque válvula de drenado del calentador y deje que salga el resto de agua.
D.Asegúrese que salió toda el agua y devuelva la válvula de drenado.
- Las baterías necesitan ser reemplazadas cada 6 meses, o bien si nota que la pantalla se atenúa o destella. Al remover y colocar las balerías nuevas asegure la polaridad correcta.
- Siempre esté pendiente de funcionamientos inusuales, si detecta alguno contacte a su centro de servicio autorizado.
Importante:
Si tiene pensado no utilizar su calentador de agua en un largo tiempo debe de cerrar válvula de gas y agua para prevenir posibles fugas.
ESPECIFICACIONES TÉCNICAS:

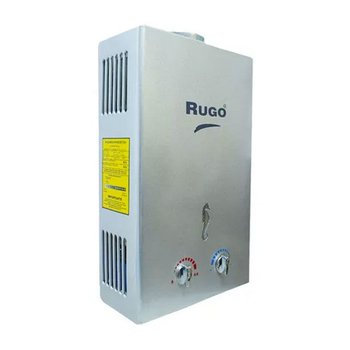

Color | Plata |
Mirilla de Flama | Caballito de Mar (logo) |
Perillas | 2 (1 para el control de gas y 1 para control de agua) |
Cierre de Seguridad | 20 Minutos |
Capacidad de Agua a Nivel del Mar | 5 lts/min. (1 servicio) |
Capacidad de Agua a Nivel Cd. México | 4 lts/min (1 servicio) |
Peso Neto | 5.32 kg |
Eficiencia Térmica | 90% |
Carga Térmica | 6,977 kW |
Electricidad Nominal de Alimentación | Corriente Directa 3V (2 pilas tamaño D) |
Quemadores | 3 |
Intercambiador de Calor | 1.2 kg |
Solenoide | Dos Válvulas de Solenoides |
Encendido | Sensor de Flujo |
Conexión de Gas | 1/2” (13mm) |
Tipo de Gas | Gas L.P. |
Conexión de Entrada y Salida de Agua | ½” (13mm) |
Presión Mínima de Trabajo | 0.2 Kg./cm2 (20 kPa) |
Presión Máxima de Trabajo | 4.58 Kg./cm2 (0.45 MPa) |
Presión gas (natural) | 17,33gr./cm2 (1.7 kPa) |
Presión gas (LP) | 27,53GR./cm2 (2,7 kPa) |
